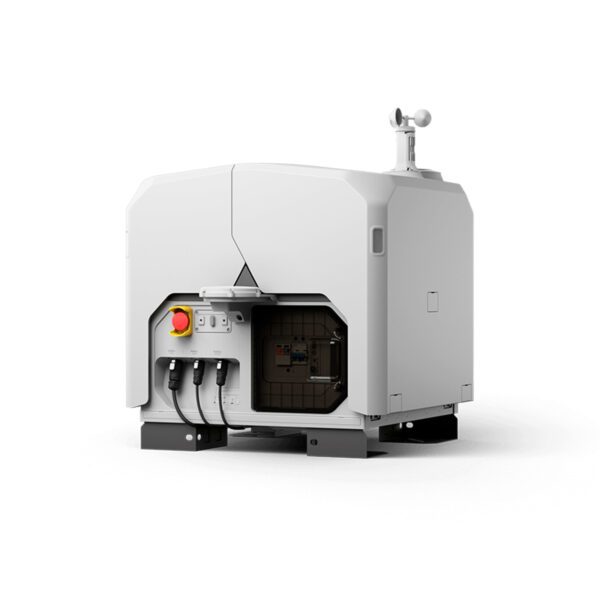

Dron DJI DOCK 3

Nombre del producto

DJI Dock 3

Peso total

55 kg (sin aeronave)

El peso real del producto puede variar debido a diferencias en los materiales de los lotes y a factores externos.

Dimensiones

Cubierta del Dock abierta: 1760 × 745 × 485 mm (la. × an. × al.)

Cubierta del Dock cerrada: 640 × 745 × 770 mm (la. × an. × al.)

Todos los datos incluyen el ancho del módulo RTK (160 mm), la altura del anemómetro (145 mm) y los soportes de la base de montaje (58 mm).

Voltaje de entrada

100-240 V (CA), 50-60 Hz

Potencia de entrada

Máximo 800 W

Temperatura de funcionamiento

De −30 a 50 °C (de −22 a 122 °F)

Índice de protección de entrada

IP56

Número de drones alojados

1

Máx. velocidad del viento permisible para aterrizar

12 m/s

Máx. altitud operativa

4500 m

Frecuencia de recepción del satélite de la estación base RTK

Recibe simultáneamente:

GPS: L1 C/A, L2, L5

BeiDou: B1l, B2l, B3l, B2a, B2b, B1C

GLONASS: F1, F2

Galileo: E1, E5a, E5b, E6

QZSS: L1, L2, L5

Precisión de posicionamiento de la estación base RTK

Horizontal: 1 cm + 1 ppm (RMS)

Vertical: 2 cm + 1 ppm (RMS)

Voltaje de salida

35 V DC

Tiempo de carga

27 minutos

Los datos se midieron al cargar la aeronave (cuando estaba apagada) del 15 % al 95 % en un entorno a 25 °C (77 °F).

Frecuencia de funcionamiento

2.400-2.4835 GHz

5.150-5.250 GHz (CE: 5.170-5.250 GHz)

5.725-5.850 GHz

Las bandas de frecuencia operativas compatibles y su respectiva disponibilidad varían según el país o la región. Para más detalles, consulta las leyes y normativas locales.

Antena

9 antenas integradas, 2T4R, permite cambio inteligente

Potencia del transmisor (PIRE)

2.4 GHz: <33 dBm (FCC), <20 dBm (CE/SRRC/MIC)

5.2 GHz (CE: 5.170-5.250 GHz): <23 dBm (FCC/CE)

5.8 GHz: <33 dBm (FCC); <14 dBm (CE); <30 dBm (SRRC)

Voltaje de funcionamiento

48 V CD

Tipo de aire acondicionado

Aire acondicionado con compresor

Capacidad de la batería

12 Ah

Voltaje de salida

12 V

Tipo de batería

Batería de plomo y ácido

Vida de la batería

>4 horas

Medido con una batería auxiliar totalmente cargada en un entorno a 25 °C (77 °F). Tras una interrupción de energía, el Dock no permite funciones como: carga de la aeronave, aire acondicionado, calentamiento de la cubierta del Dock y calentamiento del anemómetro. Por favor, restaura la energía de inmediato.

Acceso a ethernet

Puerto adaptable de Ethernet de 10/100/1000 Mb/s

Acceso 4G

Requiere el Adaptador celular 2 DJI

Se vende por separado. Este servicio no está disponible en algunos países y regiones. Consulta los detalles a tu distribuidor local.

Sensor de velocidad del viento

Compatible

Sensor de precipitaciones

Compatible

Sensor de temperatura ambiental

Compatible

Sensor de inmersión en agua

Compatible

Sensor de temperatura en cabina

Compatible

Sensor de humedad en cabina

Compatible

Resolución

1920×1080

Campo de visión

151°

Luz auxiliar

Luz blanca auxiliar

Resolución

1920×1080

Campo de visión

151°

Luz auxiliar

Luz blanca auxiliar

Puerto de alimentación de CA

20 kA (valor nominal), cumple los requerimientos de nivel de protección EN 61643-11 Tipo 2 y IEC 61643-1 Clase Ⅱ

Puerto ethernet

10 kA (Itotal), cumple los requerimientos de nivel de protección EN/IEC 61643-21 Categoría C

Aplicaciones

Aplicación DJI Enterprise (se utiliza con teléfonos Android para el despliegue y la puesta en marcha)

Plataforma en la nube

FlightHub 2

FlightHub 2 Versión On-Premises

FlightHub 2 Sincronizar

API en la nube de DJI

Computación Edge

Admite comunicación de datos con conmutadores externos

Tasa de fotogramas de la pantalla

60 fps

Peso

1850 g

Este valor incluye el peso de la batería, las hélices y una tarjeta microSD, pero no incluye cargas útiles de terceros. El peso real del producto puede variar debido a diferencias en los materiales de los lotes y a factores externos.

Peso máx. de despegue

2090 g

Dimensiones

377.7 × 416.2 × 212.5 mm (la. × an. × al., sin hélices)

Distancia entre ejes

Distancia diagonal entre ejes: 498.5 mm

Distancia entre ejes del motor delantero Izquierda-Derecha: 383.0 mm

Distancia entre ejes del motor trasero Izquierda-Derecha: 343.0 mm

Distancia entre ejes delante-detrás: 341.6 mm

Velocidad máx. de ascenso

6 m/s (modo Normal)

10 m/s (modo Sport)

Velocidad máx. de descenso

6 m/s (modo Normal)

8 m/s (modo Sport)

Velocidad horizontal máx. (al nivel del mar, sin viento)

Modo Normal, con la detección de obstáculos activada: 15 m/s volando hacia delante, 12 m/s volando hacia atrás, 10 m/s volando a los lados

Modo Sport: 21 m/s volando hacia delante, 19 m/s volando hacia atrás, 15 m/s volando a los lados

Cuando se utiliza con Dock DJI, solo se admite el modo Normal.

Resistencia máx. al viento

Durante el funcionamiento: 12 m/s

Durante el despegue/aterrizaje: 12 m/s

Altitud máx. de despegue

6500 m

Tiempo máx. de vuelo

54 minutos

Medido en un entorno de prueba controlado. Las condiciones de prueba específicas son las siguientes: volando hacia delante a una velocidad constante de 12 m/s en un entorno de laboratorio sin viento, a 20 metros sobre el nivel del mar, en modo de foto (sin hacer fotos durante el vuelo), con la acción del sistema anticolisión establecida en Off, y del 100 % del nivel de batería hasta el 0 %. Los resultados pueden variar en función del entorno, el uso y la versión del firmware.

Tiempo máx. en vuelo estacionario

47 minutos

Medido con los drones de la Serie DJI Matrice 4D manteniendo vuelo estacionario en un entorno sin viento, a 20 metros sobre el nivel del mar y del 100 % del nivel de batería hasta el 0 %. Los resultados pueden variar en función del entorno, el uso y la versión del firmware.

Máx. radio operativo

10 km

Medido en un entorno a aproximadamente 25 °C (77 °F), con un nivel de batería seguro del 15 %, entorno sin viento, velocidad de vuelo de ida y vuelta de aproximadamente 15 m/s y 18 minutos de funcionamiento en vuelo estacionario. Los resultados pueden variar en función del entorno, el uso y la versión del firmware.

Distancia máx. de vuelo

43 km

Medido con Matrice 4D/4TD volando a una velocidad constante de 16 m/s en un entorno sin viento, a 20 metros sobre el nivel del mar y del 100 % del nivel de batería hasta el 0 %. Los resultados pueden variar en función del entorno, el uso y la versión del firmware.

Ángulo de inclinación máx.

25° (modo Normal)

30° (modo Sport)

Velocidad angular máx.

200°/s

Sistemas globales de navegación por satélite

GPS + BeiDou + Galileo + QZSS + GLONASS (QZSS y GLONASS son compatibles solo cuando el módulo RTK está activado.)

Rango de precisión en vuelo estacionario (sin viento o con brisa)

Vertical:

• ±0.1 m (con posicionamiento visual)
• ±0.5 m (con posicionamiento por GNSS)
• ±0.1 m (con posicionamiento por RTK)

Horizontal:

• ±0.3 m (con posicionamiento visual)
• ±0.5 m (con posicionamiento por GNSS)
• ±0.1 m (con posicionamiento por RTK)

Temperatura de funcionamiento

De −20 a 50 °C (de −4 a 122 °F)

Índice de protección de entrada

IP55

Modelo de motor

2611

Modelo de hélice

Hélices 1364F plegables de reducción de ruido y anti-congelación

Módulo RTK

Integrado en la aeronave

Baliza

Integrado en la aeronave

Sensor de imagen

DJI Matrice 4D:

Cámara gran angular: CMOS 4/3; píxeles efectivos: 20 MP

Telecámara media: CMOS de 1/1.3 pulgadas; píxeles efectivos: 48 MP

Telecámara: CMOS de 1/1.5 pulgadas; píxeles efectivos: 48 MP

DJI Matrice 4TD:

Cámara gran angular: CMOS de 1/1.3 pulgadas; píxeles efectivos: 48 MP

Telecámara media: CMOS de 1/1.3 pulgadas; píxeles efectivos: 48 MP

Telecámara: CMOS de 1/1.5 pulgadas; píxeles efectivos: 48 MP

Objetivo

Cámara gran angular

• DJI Matrice 4D
• Campo de visión: 84°
• Formato equivalente: 24 mm
• Apertura: f/2.8-f/11
• Enfoque: 1 m a ∞
• DJI Matrice 4TD
• Campo de visión: 82°
• Formato equivalente: 24 mm
• Apertura: f/1.7
• Enfoque: 1 m a ∞

Telecámara media

• Campo de visión: 35°
• Formato equivalente: 70 mm
• Apertura: f/2.8
• Enfoque: 3 m a ∞

Telecámara

• Campo de visión: 15°
• Formato equivalente: 168 mm
• Apertura: f/2.8
• Enfoque: 3 m a ∞

Desempañamiento del objetivo

DJI Matrice 4D y DJI Matrice 4TD: Las cámaras gran angular, telecámara media y telecámara admiten el desempañamiento del objetivo

Rango ISO

Modo Normal: ISO 100 a ISO 25 600

Modo de escena nocturna:

Matrice 4D

• Cámara gran angular: ISO 100 a ISO 204 800
• Telecámara media: ISO 100 a ISO 409 600
• Telecámara: ISO 100 a ISO 409 600

Matrice 4TD

• Cámara gran angular: ISO 100 a ISO 409 600
• Telecámara media: ISO 100 a ISO 409 600
• Telecámara: ISO 100 a ISO 819 200

Velocidad de obturación

DJI Matrice 4D

Cámara gran angular:

Obturador electrónico: 2-1/8000 s

Obturador mecánico: 2-1/2000 s

Telecámara media: 2-1/8000 s

Telecámara: 2-1/8000 s

DJI Matrice 4TD

2-1/8000 s

Tamaño máx. de imagen

DJI Matrice 4D

Cámara gran angular: 5280 × 3956
Telecámara media: 8064 × 6048
Telecámara: 8192 × 6144

DJI Matrice 4TD

Cámara gran angular: 8064 × 6048
Telecámara media: 8064 × 6048
Telecámara: 8192 × 6144

Intervalo mínimo de foco

DJI Matrice 4D: 0.5 s

DJI Matrice 4TD: 0.7 s

Modos de fotografía fija

DJI Matrice 4D

Cámara gran angular:
Único: 20 MP
Con temporizador: 20 MP
JPEG: 0.5/0.7/1/2/3/5/7/10/15/20/30/60 s
JPEG + RAW: 2/3/5/7/10/15/20/30/60 s
Captura inteligente: 20 MP
Panorámica: 20 MP (imagen sin procesar); 100 MP (imagen compuesta)
Telecámara media:
Único: 12 MP/48 MP
Con temporizador: 12 MP/48 MP
JPEG: 0.5/0.7/1/2/3/5/7/10/15/20/30/60 s
Captura inteligente: 12 MP
Telecámara:
Único: 12 MP/48 MP
Con temporizador: 12 MP/48 MP
JPEG: 0.5/0.7/1/2/3/5/7/10/15/20/30/60 s
Captura inteligente: 12 MP

DJI Matrice 4TD
Cámara gran angular:
Único: 12 MP/48 MP
Con temporizador: 12 MP/48 MP
JPEG: 0.7/1/2/3/5/7/10/15/20/30/60 s
Captura inteligente: 12 MP
Panorámica: 12 MP (imagen sin procesar); 100 MP (imagen compuesta)
Telecámara media:
Único: 12 MP/48 MP
Con temporizador: 12 MP/48 MP
JPEG: 0.7/1/2/3/5/7/10/15/20/30/60 s
Captura inteligente: 12 MP
Telecámara:
Único: 12 MP/48 MP
Con temporizador: 12 MP/48 MP
JPEG: 0.7/1/2/3/5/7/10/15/20/30/60 s
Captura inteligente:12MP

Códec y resolución de vídeo

DJI Mavic 4D y DJI Mavic 4TD
Formato de codificación de vídeo: H.264, H.265
Estrategia de código: CBR, VBR
Resolución:
4K: 3840 × 2160 a 30 fps
FHD: 1920 × 1080 a 30 fps

Tasa de bits de vídeo

DJI Mavic 4D y DJI Mavic 4TD
H264: 60 Mb/s
H265: 40 Mb/s

Sistemas de archivo compatibles

exFAT

Formato de fotografía

DJI Matrice 4D:
Cámara gran angular: JPEG/DNG (RAW)
Telecámara media: JPEG
Telecámara: JPEG

DJI Matrice 4TD: JPEG

Formato de vídeo

DJI Matrice 4D y DJI Matrice 4TD:MP4 (MPEG-4 AVC/H.264)

Zoom digital

Telecámara: 16x (zoom híbrido 112x)

Iluminación por infrarrojos

DJI Matrice 4TD:

Campo de visión: 5.7° ± 0.3°

Telémetro láser

Rango de incidencia normal: 1800 m (1 Hz) Reflectividad del objetivo a 20 %*

Rango de incidencia oblicua (1:5 de distancia oblicua): 600 m (1 Hz)

Zona ciega: 1 m

Precisión de medición de distancia:

1 m a 3 m: Error de sistema <0.3 m, error aleatorio <0.1 m a 1σ

Otras distancias: ±(0.2+0.0015D) (Distancia en metros)

* Puede ocurrir una degradación de rendimiento si llueve o hay neblina.

Termógrafo

Microbolómetro VOx no refrigerado

NO exponga los objetivos de la cámara de infrarrojos a fuentes de energía potentes, como el sol, lava o un rayo láser. De lo contrario, el sensor de la cámara podría quemarse y sufrir daños permanentes.

Resolución

640 × 512

Distancia entre píxeles

12 μm

Tasa de fotogramas

30 Hz

Objetivo

DFOV: 45°
Formato equivalente: 53 mm
Apertura: f/1.0
Enfoque: 5 m a ∞

Sensibilidad

≤50 mK a F1.0

Método de medición de temperatura

Medición de punto, medición de área

Rango de medición de temperatura

De −40 a 150 °C (de −4 a 320 °F, modo de alta ganancia)
De 0 a 500 °C (de 32 a 932 °F, modo de baja ganancia)

Paleta

Blanco vivo/Negro vivo/Tinte/Hierro rojo/Hierro caliente/Ártico/Médico/Fulgurita/Arco iris 1/Arco iris 2

Formato de fotografía

JPEG (8 bits)
R-JPEG (16 bits)

Resolución de vídeo

1280 × 1024 a 30 fps (función de Imagen Infrarroja UHR activada, modo de escena nocturna no activado)
Otras condiciones: 640 × 512 a 30 fps

Tasa de bits de vídeo

6.5 Mbps (H.264 640 × 512 a 30 fps)
5 Mbps (H.265 640 × 512 a 30 fps)
12 Mbps (H.264 1280 × 1024 a 30 fps)
8 Mbps (H.265 1280 × 1024 a 30 fps)

Formato de vídeo

MP4

Modos de fotografía fija

Único
Modo Normal: 640 × 512
Modo Imagen infrarroja UHR: 1280 × 1024

Con temporizador
Modo Normal: 640 × 512, 0.7/1/2/3/5/7/10/15/20/30/60 s
Modo Imagen infrarroja UHR: 1280 × 1024, 0.7/1/2/3/5/7/10/15/20/30/60 s

Zoom digital

28×

Longitud de onda infrarroja

8-14 μm

Precisión de medición de temperatura infrarroja

Alta ganancia: ±2 °C o ±2 %, lo que sea mayor
Baja ganancia: ±5 °C o ±3 %, lo que sea más grande

Estabilización

Estabilizador mecánico de 3 ejes (inclinación, rotación y paneo)

Rango mecánico

DJI Matrice 4D:
Inclinación: de -140° a +50°
Rotación: de -52° a +52°
Paneo: de -65° a +65°

DJI Matrice 4TD:
Inclinación: de -140° a +113°
Rotación: de -52° a +52°
Paneo: de -65° a +65°

Rango controlable

DJI Matrice 4D
Inclinación: de -90° a +35°
Paneo: no controlable

DJI Matrice 4TD
Inclinación: de -90° a +90°*
Paneo: no controlable

* Cuando el estabilizador del DJI Matrice 4TD se inclina hacia arriba en ángulos de entre +70° y +90°, la cámara gran angular, la telecámara media y la cámara térmica infrarroja quedarán obstruidas por el cuerpo de la aeronave.

Velocidad máx. de control (inclinación)

100°/s

Intervalo de vibración angular

±0.005°

Tipo de detección

Sistema de visión binocular omnidireccional, complementado con un sensor de infrarrojos 3D ubicado en la parte inferior de la aeronave.

Delantera

Rango de medición: 0.5-20 m
Alcance de detección: 0.5-200 m
Velocidad de detección efectiva: Velocidad de vuelo ≤ 15 m/s
Campo de visión: 95° horizontal, 90° vertical

Trasera

Rango de medición: 0,5-20 m
Velocidad de detección efectiva: Velocidad de vuelo ≤ 12 m/s
Campo de visión: 95° horizontal, 90° vertical

Lateral

Rango de medición: 0.5-16 m
Velocidad de detección efectiva: Velocidad de vuelo ≤10 m/s
Campo de visión: 90° horizontal, 90° vertical

Superior

Rango de medición: 0.5-20 m
Velocidad de detección efectiva: Velocidad de vuelo ≤6 m/s
Campo de visión: 95° delante y detrás, 90° izquierda y derecha

Inferior

Rango de medición: 0.5-16 m
Velocidad de detección efectiva: Velocidad de vuelo ≤6 m/s
Campo de visión: 90° delante y detrás, 95° izquierda y derecha

Entorno de funcionamiento

Delantero, trasero, superior e inferior: superficies con patrones reconocibles e iluminación adecuada (lux > 0.1)
Lzquierda y derecha: superficie con reflectividad difusa > 20 % (p. ej., muros, árboles, personas) e iluminación adecuada (lux > 6)

Sistema de transmisión de vídeo

Transmisión DJI O4+ Enterprise

Calidad de la retransmisión en directo

720p/30 fps, 1080p/30 fps (con DJI RC Plus 2 Enterprise)
540p/30fps, 720p/30fps, 1080p/30fps (con DJI Dock 3 y DJI FlightHub 2)

Frecuencia de funcionamiento

2.400-2.4835 GHz
5.150-5.250 GHz (CE: 5.170-5.250 GHz)
5.725-5.850 GHz

Las bandas de frecuencia operativas compatibles y su respectiva disponibilidad varían según el país o la región. Para más detalles, consulta las leyes y normativas locales.

Alcance máximo de transmisión (sin obstáculos, libre de interferencias)

FCC: 25 km
CE: 12 km
SRRC: 12 km
MIC: 12 km

Medido en un entorno exterior sin obstáculos ni interferencias. Los datos anteriores muestran el alcance de comunicación más lejano para vuelos en un sentido y sin retorno bajo cada estándar. Durante el vuelo, presta siempre atención a los recordatorios de RPO en DJI FlightHub 2 o en la aplicación DJI Pilot.

Distancia máxima de transmisión (sin obstáculos, con interferencias)

Interferencias fuertes (centros urbanos, áreas residenciales, etc.): 1.5-5 km
Interferencias intermedias (áreas suburbanas, parques urbanos, etc.): 5-15 km
Interferencias débiles (espacios abiertos, áreas remotas, etc.): 15-25 km

Datos probados bajo los estándares de la FCC, en entornos sin obstáculos y con interferencias típicas. Es meramente orientativo y no proporciona garantía sobre la distancia de vuelo real. En situaciones de obstrucción, se recomienda instalar la versión de despliegue fijo del relé D-RTK 3.

Velocidad máx. de descarga

20 MB/s (con DJI Dock 3)
20 MB/s (con DJI RC Plus 2 Enterprise)

Medido en un entorno de laboratorio con pocas interferencias, en países/regiones que admiten 2.4 GHz y 5.8 GHz. Las velocidades de descarga pueden variar en función de las condiciones reales.

Latencia mínima

La latencia de transmisión de vídeo desde la aeronave al Dock es de aproximadamente 100 milisegundos (influyen las condiciones ambientales).
‌Las condiciones de la red y la configuración del ordenador influyen en la latencia de transmisión de vídeo desde el Dock a DJI FlightHub 2.

Antena

8 antenas, 2T4R

Potencia del transmisor (PIRE)

2.4 GHz: <33 dBm (FCC), <20 dBm (CE/SRRC/MIC)
5.1 GHz (CE: 5.170-5.250 GHz): <23 dBm (FCC/CE)
5.8 GHz: <33 dBm (FCC/SRRC), <14 dBm (CE)

Otros

Admite el Adaptador celular 2 DJI

Se vende por separado. Este servicio no está disponible en algunos países y regiones. Consulta los detalles a tu distribuidor local.

Tarjetas de memoria compatibles

Aeronave:
Son compatibles U3/Clase 10/V30 o superiores. A continuación, hay una lista de tarjetas microSD recomendadas.

Tarjetas microSD recomendadas

MicroSDXC Lexar 1066x 64 GB U3 A2 V30
MicroSDXC Lexar 1066x 128 GB U3 A2 V30
MicroSDXC Lexar 1066x 256 GB U3 A2 V30
MicroSDXC Lexar 1066x 512 GB U3 A2 V30
Kingston Canvas Go! MicroSDXC Plus 64 GB U3 A2 V30
Kingston Canvas Go! MicroSDXC Plus 128 GB U3 A2 V30
Kingston Canvas Go! MicroSDXC Plus 256 GB U3 A2 V30
Kingston Canvas Go! MicroSDXC Plus 512 GB U3 A2 V30

Capacidad

6768 mAh

Voltaje

22.14 V

Voltaje máx. de carga

25.5 V

Tipo de celda

Li-ion 6S

Sistema químico

LiNiMnCoO2

Energía

149.9 Wh

Peso

640 g

Recuento de ciclos

400

Temperatura de carga

De 5 a 45 °C (de 41 a 113 °F)

Tasa de descarga

4C

Potencia de carga máx.

1.8C

Carga a baja temperatura

Admite carga de autocalentamiento a baja temperatura

Entrada

100-240 V (CA), 50/60 Hz, 3 A

Potencia de salida

240 W

Salida

Total: Potencia de salida máx. de 240 W; Puerto USB-C: Potencia de salida máx. de 65 W

Cuando se carga con dos puertos al mismo tiempo, la potencia de salida máxima del puerto USB-C es de 45 W.

Entrada

SDC: 16.8 V a 25.5 V, 12.1 A

Potencia nominal

240 W

Tipo de carga

3 baterías cargando en secuencia
Admite modo estándar (100 % SOC) y modo listo para volar (90 % SOC)

Batería compatible

Batería Serie DJI Matrice 4D

Temperatura de carga

De 5 a 40 °C (de 41 a 104 °F)

Alcance máximo de transmisión (sin obstáculos, libre de interferencias)

FCC: 25 km
CE: 12 km
SRRC: 12 km
MIC: 12 km

Mediciones obtenidas en un entorno sin obstáculos ni interferencias. Los datos anteriores muestran el alcance de comunicación más lejano para vuelos en un sentido y sin retorno bajo cada estándar. Durante el vuelo, presta atención al recordatorio de RPO en la aplicación DJI Pilot.

Frecuencia de funcionamiento de la transmisión de vídeo

2.4000-2.4835 GHz
5.725-5.850 GHz (No compatible en Japón)
5.2 GHz (solo recepción)

La frecuencia de funcionamiento permitida varía entre países y regiones. Consulta la legislación y las normativas locales para obtener más información.

Antena

Antena de alta ganancia integrada de multirayos 2T4R

Potencia del transmisor de la transmisión de vídeo (PIRE)

2.4 GHz: ＜33 dBm (FCC), ＜20 dBm (CE/SRRC/MIC)
5.2 GHz: ＜23 dBm (CE)
5.8 GHz: ＜33 dBm (FCC), ＜14 dBm (CE), ＜30 dBm (SRRC)

Transmisión 4G

Adaptador celular 2 DJI

Se vende por separado. Este servicio no está disponible en algunos países y regiones. Consulta los detalles a tu distribuidor local.

Protocolo de Wi-Fi

Wi-Fi Direct, pantalla inalámbrica, IEEE 802.11a/b/g/n/ac/ax
Admite Wi-Fi MIMO 2×2, soporte de doble banda simultánea (DBS) para MAC dual, con tasas de datos de hasta 1774.5 Mbps (2×2 + 2×2 11ax doble banda simultánea)

Frecuencia de funcionamiento del Wi-Fi

2.4000-2.4835 GHz
5.150-5.250 GHz
5.725-5.850 GHz

Las bandas de frecuencias de 5.8 y 5.2 GHz están prohibidas en algunos países. En algunos países, la frecuencia de 5.2 GHz está permitida únicamente para uso en interiores.

Potencia del transmisor de Wi-Fi (PIRE)

2.4 GHz: ＜26 dBm (FCC), ＜20 dBm (CE/SRRC/MIC)
5.2 GHz: ＜26 dBm (FCC), <23 dBm (CE/SRRC/MIC)
5.8 GHz: <33 dBm (FCC/SRRC), <14 dBm (CE)

Protocolo de Bluetooth

Bluetooth 5.2

Frecuencia de funcionamiento de Bluetooth

2.400-2.4835 GHz

Potencia del transmisor de Bluetooth (PIRE)

<10 dBm

Resolución de la pantalla

1920 × 1200

Tamaño de la pantalla

7.02 pulgadas

Tasa de fotogramas de la pantalla

60 fps

Brillo

1400 nits

Control de la pantalla táctil

Multitoque de 10 puntos

Batería integrada

Batería de ion-litio 18650 densidad de energía alta, 2S2P (6500 mAh a 7.2 V), 46.8 Wh

Batería externa

Opcional, WB37 (4920 mAh a 7.6 V), 37 Wh

Tipo de carga

Admite carga rápida PD con una especificación máxima de cargador USB tipo C de 20 V/3.25 A.

Capacidad de almacenamiento

RAM 8G + ROM 128G UFS + almacenamiento ampliable con tarjeta microSD

Tiempo de carga

2 horas de batería interna; 2 horas para batería interna más externa.

Cuando el control remoto está desactivado y utiliza un cargador DJI estándar.

Tiempo de ejecución de batería interna

3.8 horas

Tiempo de ejecución de batería externa

3.2 horas

Puerto de salida

HDMI 1.4

Indicadores

led de estado, led de nivel de batería, led de estado de conexión, luz tricolor, ajuste de brillo según la luz ambiental

Altavoz

Admite timbre

Audio

MIC de grupo

Temperatura de funcionamiento

De −20 a 50 °C (de −4 a 122 °F)

Temperatura de almacenamiento

En el plazo de un mes: De −30 °C a 45 °C (de −22 °F a 113 °F)
De uno a tres meses: De −30 °C a 35 °C (de −22 °F a 95 °F)
De tres meses a un año: De −30 °C a 30 °C (de −22 °F a 86 °F)

Temperatura de carga

De 5 a 40 °C (de 41 a 104 °F)

Modelos de aeronaves compatibles

Admite Matrice 4TD/4D y Matrice 4T/4E

Sistemas globales de navegación por satélite

GPS, Galileo, BeiDou.

Dimensiones

268 × 163 × 94.5 mm (la. × an. × al.)

La anchura incluye una antena externa plegada, el grosor incluye bastones de manejo y controlador.

Peso

1.15 kg (sin batería externa)

Modelo

TKPL 2

Versión del sistema

Android 11

Interfaces externas

HDMI 1.4, SD 3.0, Tipo-C con soporte OTG, carga PD máxima de 65 W, USB-A con soporte USB 2.0

Accesorios

Soporte de cintura/banda opcional

Peso

99 g (incluido el soporte)
91 g (sin incluir el soporte)

No se requiere soporte de montaje al instalarlo en aeronaves de la Serie Matrice 4D.

Dimensiones

95 × 164 × 30 mm (la. × an. × al, incluido el soporte)
79 × 164 × 28 mm (la. × an. × al., sin incluir el soporte)

Potencia máx.

32 W

Iluminación

4.3±0.2 lux a 100 metros, 17±0.2 lux a 50 metros

La información se midió en un entorno de laboratorio con la luz instalada de manera separada en la aeronave y en una temperatura ambiente de 25 °C.

Ángulo de iluminación efectivo

23° (iluminación relativa del 10 %)

Área de iluminación efectiva

1300 metros cuadrados a 100 metros (10 % de iluminación relativa, modo normal)
2200 metros cuadrados a 100 metros (10 % de iluminación relativa, modo campo de visión amplio)

Modo de funcionamiento

Admite los modos de iluminación constante y efecto estroboscópico

Rango mecánico del estabilizador

Inclinación: De -140° a +50°

Intervalo controlable del estabilizador

Inclinación: De −90° a 35°

Velocidad máx. de control del estabilizador (inclinación)

120°/s

Precisión de alineación del estabilizador

±0.1°

Temperatura de funcionamiento

De −20 a 50 °C (de −4 a 122 °F)

Índice de protección de entrada

IP55

Montura

Tornillos de liberación rápida apretados a mano

Cuando lo instales en la aeronave, aprieta los tornillos y garantiza un sellado adecuado de la interfaz. Si lo usas con DJI Dock, utiliza la llave hexagonal incluida para volver a apretar los tornillos.

Modelos de aeronaves compatibles

Admite Matrice 4TD/4D y Matrice 4T/4E

Peso

92.5 g (incluido el soporte)
90 g (sin incluir el soporte)

No se requiere soporte de montaje al instalarlo en aeronaves de la Serie Matrice 4D.

Dimensiones

73 × 70 × 52 mm (la. × an. × al, incluido el soporte)
73 × 70 × 47 mm (la. × an. × al., sin incluir el soporte)

Potencia máx.

15 W

Volumen máximo

A 1 metro, puede alcanzar los 114 decibelios (114 dB a 1 m).

La información se mide en un entorno de laboratorio a 25 °C (77° F). Las condiciones reales pueden variar un poco debido a la versión del software, la fuente de audio, el entorno específico y otros factores. El efecto final depende del uso real.

Distancia de emisión efectiva

300 m

La información se mide en un entorno de laboratorio a 25 °C (77° F). Las condiciones reales pueden variar un poco debido a la versión del software, la fuente de audio, el entorno específico y otros factores. El efecto final depende del uso real.

Modo Emisión

Transmisión en tiempo real, grabación y transmisión, entrada de archivo (admite transferencia y reproducción simultáneas), texto a voz*

* Actualmente solo admite inglés y chino mandarín.

Temperatura de funcionamiento

De −20 a 50 °C (de −4 a 122 °F)

Índice de protección de entrada

IP55

Montura

Tornillos de liberación rápida apretados a mano

Cuando lo instales en la aeronave, aprieta los tornillos y garantiza un sellado adecuado de la interfaz. Si lo usas con DJI Dock, utiliza la llave hexagonal incluida para volver a apretar los tornillos.

Modelos de aeronaves compatibles

Admite Matrice 4TD/4D y Matrice 4T/4E

Peso

235 g

Dimensiones

103.3 × 64 × 85.8 mm (la. × an. × al.)

Índice de protección de entrada

IP55

Temperatura de funcionamiento

De −20 a 50 °C (de −4 a 122 °F)

Tipo de detección

Combinación de LiDAR rotativa y radar de onda milimétrica

Campo de visión

LiDAR: 360° vertical, 60° horizontal

Radar de onda milimétrica: 90° vertical, 90° horizontal

Rango de medición

100 m de distancia máxima de detección

Velocidad de detección efectiva

velocidad de vuelo ≤15 m/s (tipo de obstáculo: Cable trenzado de aluminio con núcleo de acero de 12 mm)

1. Las capacidades para esquivar y rodear obstáculos pueden variar en función de los diferentes entornos (nubes, niebla, lluvia, nieve), y el material, la posición y la forma del objetivo.

2. Debido a las limitaciones de rendimiento del sistema de seguridad, la aeronave no puede esquivar activamente objetos que se mueven rápidamente. Mantente cauteloso al volar en dichos entornos.

Peso

Soporte de Derecha y Estabilizador: 440 g

Soporte de Izquierda: 155 g

Dimensiones

Soporte de derecha y estabilizador: 112.8 × 152.2 × 157.8 mm (la. × an. × al.)

Soporte de Izquierda: 126.3 × 172.9 × 70.3 mm (la. × an. × al.)

Voltaje de carga

14 V

Índice de protección de entrada

IP55

Temperatura de funcionamiento

De −30 a 50 °C (de −22 a 122 °F)

Peso

10.9 g

Dimensiones

41.8 × 25.6 × 7.3 mm (la. × an. × al., sin incluir el puerto USB)

Voltaje de carga

5 V

Temperatura de funcionamiento

De −20 a 50 °C (de −4 a 122 °F)

Método de comunicación

4G LTE (requiere Adaptador celular 2 DJI*)

* Se vende por separado. Este servicio no está disponible en algunos países y regiones. Consulta los detalles a tu distribuidor local.
